按進度7/6 鋼筋開始進場.但7/5 水電包商進場時發現大問題.


5F 陽臺降版15cm,導致穿樑套管無法施作!









建築師原設計樑深為 60cm ,但5F 陽台降版後可進行套管的空間只剩下 24 cm.


6寸管直徑 15cm . 24cm 的樑深根本不能做套管!




ㄚ潘 發表在 痞客邦 留言(2) 人氣()

已經蓋到4F了,我一直不認為鋼筋還會出錯!

沒想到今天真的就錯了!!

今天到工地確認時發現樑的配筋怪怪的.怎麼鋼筋粗細不一?

有7號鋼筋,也有6號鋼筋?



我馬上把建築師的配筋圖拿出來看. 4F G1~G3 的配筋,紅色園圈處應該是4根 7號鋼筋才對.

但現場卻變成7號 x 3 + 6 號 x 1.




趕快確認所有的的樑配筋!

B1~B3 的配筋樑柱接頭的鋼筋應該是 7號鋼筋 x 5 .



ㄚ潘 發表在 痞客邦 留言(7) 人氣()




昨天下午鋼筋吊上2F,今天早上開始綁立柱.


早上7點多到工地,工人已經到了!我看了一下鋼筋....立時一團怒火!!


老大....你在裝孝維喔!!!上次已經說過了繫筋90度要交錯!怎麼現在又跟上次一樣!!!









當場叫工人馬上改!!!

ㄚ潘 發表在 痞客邦 留言(6) 人氣()



今天進行放樣!但過程中出現嚴重的問題!


我的浴室隔局是,洗手檯,馬桶,乾濕分離衛浴最後是浴缸.


管道間和上述衛生設備形成一直線.污水管經由管道間匯流後排到下水道.


看似正常的設計卻出現問題.








ㄚ潘 發表在 痞客邦 留言(2) 人氣()




關於版筋的搭接方式在地坪鋼筋 有提到採一跳一接.這部份我以前已經檢查過,所以這次2F 版筋我就沒有再特別注意.





灌漿前老爸突然發現S3 的版筋怎麼不是一跳一接而是二跳一接??而且只有S3是用這種接法.S2還是一跳一接!








ㄚ潘 發表在 痞客邦 留言(1) 人氣()



從建築師的設計圖可以看出,中間這根柱子旁邊有個管道間!糞管,汙水管都是走這個管道間!






3/4 早上7:00到工地一看!!哇哩咧!!!這是怎樣!!!


汙水管和糞管都被板模師父封起來了!!


我當場向板模師父反應: 師父!這邊是不是有問題??怎麼我的管道間不見了??


板模師父回答:水電已經把管子接起來.我們沒辦法封模板!

ㄚ潘 發表在 痞客邦 留言(2) 人氣()






2/25  早上綁鐵工人開始進場進行鋼筋綁紮.下午去看時發現不妙!!





底下是建築師的立柱配筋圖.






看看這張圖和建築師的圖有什麼差別???

ㄚ潘 發表在 痞客邦 留言(2) 人氣()






2/14 發現樓梯放樣尺寸有誤!馬上打電話通知營造廠這件事.當天傍晚營造廠回覆會注意此事.


2/17 早上營造廠來電表示,他們認為他們放樣尺寸沒有錯!我立刻請假趕到工地會同營造廠的人共同確認!






雙方一起看圖後才發現,原來我們兩個看的圖不一樣!營造廠一定是看建築師的藍曬圖.我則是看設計師的平面配置圖.


這要解釋一下,我自建過程是先找室內設計師針對每個樓層的機能空間做討論與規劃後再透過設計師找配合的建築師畫建築結構圖.設計師再根據建築師的結構圖畫成平面配置圖.設計師的平面配置圖對我來說比較直觀,因此我比較習慣看設計師的圖.

ㄚ潘 發表在 痞客邦 留言(0) 人氣()

過年期間到現在都處於停工狀態!我一直很想以"羞愧的心情"寫這一篇!


但為了顧慮左右鄰居假期的感受,直到這兩天才有辦法進行!





記得2008年我到中華大學上自立造屋的課時,有一堂課老師說過:鋼筋在灌漿前應該清理鋼筋表面之混泥土至鋼筋表面.


如果在灌漿後24HR,做水泥澆水養護的同時,以水管行成水柱對漿筋上的混泥土沖刷,應該不難處理.





地坪灌漿後的第二天正好下雨.我就很慶幸的認為老天幫我.今天不用去工地養護了.然後....我就把鋼筋的事忘得一乾二淨!等到想起來...用水柱已經無法處理!




ㄚ潘 發表在 痞客邦 留言(2) 人氣()





其實中央集塵的說明我在另外一篇已寫了中央集塵,為了方便整理把錯誤的部份再另外寫一篇歸入"工程錯誤"類!





中央集塵管線為了減少阻塞管線有要求的配管方式.如:彎管不能直接用90度彎角接頭.要用2個 45度彎角接頭結合.或者用90度大彎角接頭.


三通要用45度三通.





ㄚ潘 發表在 痞客邦 留言(1) 人氣()





昨天下班沒辦法確認水電的管線是否正確.今天要鋪防水層與打PC.因此一大早就到工地確認一下管線是否正確!



發現前面庭院4個地漏中有兩個位置錯了!正確的位置應該是上圖箭頭處!


但水電做的位置太靠近地樑.結果這兩個地漏變成一個在玄關內,一個在屋簷內!



ㄚ潘 發表在 痞客邦 留言(1) 人氣()

為了確認消失的地樑能準確無誤的回來,上班前特地到工地一趟.


正好今天固定地樑與電梯井的板模.因此順便確認板模的狀況.


左看看,右看看....竟然又被我看到問題.


正常的鋼筋保戶層應該有3cm



但部份的板模固定不正確,造成鋼筋保護層嚴重不足.有的只有1cm.



鋼筋保護層不足,板模拆除後容易造成鋼筋外露.造成結構問題.

ㄚ潘 發表在 痞客邦 留言(0) 人氣()

除了地樑少了之外,還發現一個錯誤.


電梯的井道間寬應該是210cm,但實際量發現尺寸不對.


這樣電梯安裝會有問題.好險鋼筋位置沒問題.只要把多出來的水泥打掉就好了!


只不過放樣時我已經到場並當場確認尺寸了.怎麼還會做錯咧!!!


真讓人不放心!!下週二 1/4 初一,我決定早上請假去拜一下土地公!!






ㄚ潘 發表在 痞客邦 留言(0) 人氣()



今天想趁地樑板模綁好之前再去工地確認一次並拍個照.


在工地前並沒有發現任何異狀.

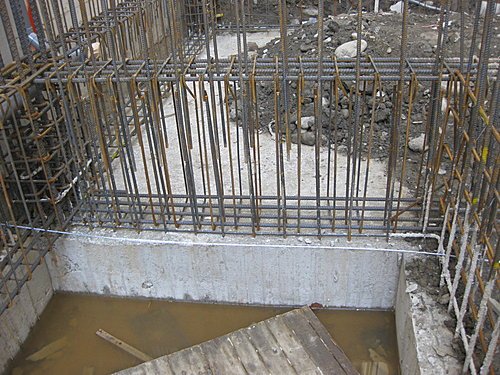

但回公司重新整理圖面時,突然現怎麼在電梯井道間少了地樑的感覺.


中間這一塊的地樑少了.



晚上趕緊打電話給營造廠,負責人跟我說...他們今天也發現了.明天早上會過去補做.


哇咧~~~如果我沒發現,營造廠也沒發現....那不就沒做了!!好險我在灌漿之前就發現了!不然真的就慘了!
